防静电气泡袋水蒸气阻隔性能检测方案​

防静电气泡袋水蒸气阻隔性能检测方案

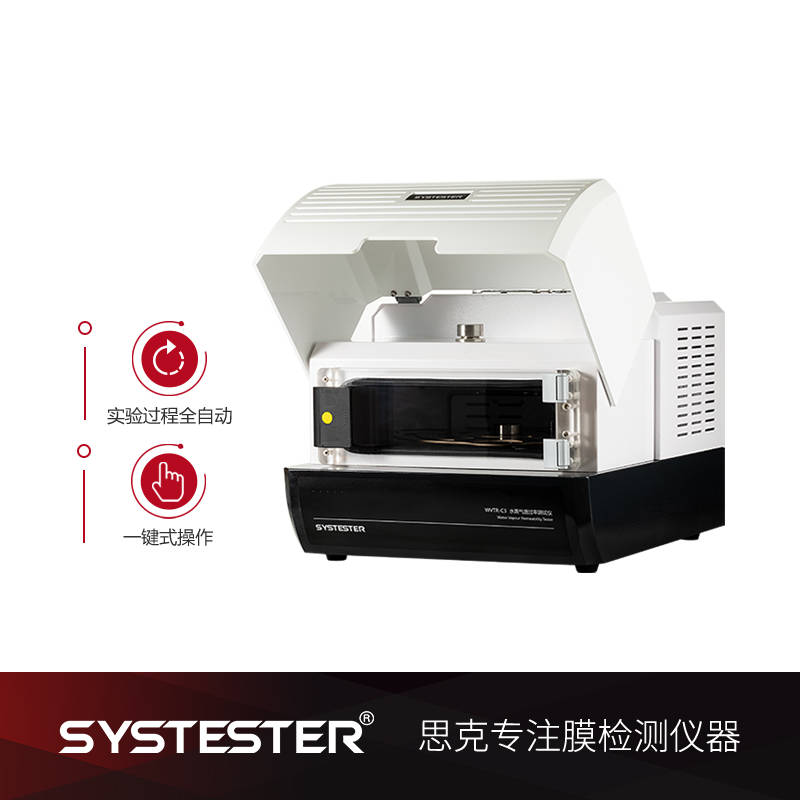

防静电气泡袋具有防静电、保温隔热、防震、抗压及防潮的效果，广泛用作各类电子元件等精密元件的保护包装，气泡袋的有效阻湿性至关重要。若气泡袋阻隔性能较差，即水蒸气透过率较大，易造成电子产品提前老化无法使用。SYSTESTER思克WVTR-C3水蒸气透过率测试仪准确测定防静电气泡袋对水蒸气的阻隔能力，评估其在包装易受潮物品时的防潮性能，为产品质量控制和应用提供科学依据。

WVTR-C3水蒸气透过率测试仪检测原理

采用透湿杯法（杯式法）。在规定的温度、相对湿度环境下，使水蒸气透过防静电气泡袋试样进入装有干燥剂（或水）的透湿杯内，根据透湿杯质量随时间的变化量，计算出单位时间内水蒸气透过单位面积试样的质量，即水蒸气透过率（WVTR），以此衡量防静电气泡袋的水蒸气阻隔性能。

检测设备及材料

1. 1、透湿杯：符合相关标准要求，材质为耐腐蚀金属，杯口平整光滑，配有密封盖和可调节支架。

2. 2、恒温恒湿箱：能够精准控制温度在（38±0.6）℃，相对湿度在（90±2）% 或（23±0.6）℃，相对湿度在（50±2）%（可根据实际应用场景和标准选择）。

3. 3、电子天平：精度为 0.1mg，用于准确称量透湿杯的质量变化。

4. 4、干燥剂：无水氯化钙等高效干燥剂，使用前需充分干燥至恒重。

5. 5、裁样器：能精确裁取规定尺寸（如直径 70mm）的防静电气泡袋试样。

6. 6、密封胶：具有良好的密封性和化学稳定性，用于密封透湿杯与试样间的缝隙。

检测步骤

1.试样准备

①随机抽取至少 3 个不同批次生产的防静电气泡袋，确保样品具有代表性。

②用裁样器在气泡袋平整部位裁取直径为 70mm 的圆形试样，每个样品至少裁取 3 片。

③将裁好的试样在温度（23±2）℃，相对湿度（50±5）% 的环境中平衡处理 48h 以上，使其达到稳定的吸湿状态。

2.透湿杯组装

①在透湿杯内装入适量已恒重的干燥剂，干燥剂层高度约为杯高的 2/3，然后盖上密封盖，在电子天平上准确称量透湿杯质量精确至 0.1mg。

②取下密封盖，在透湿杯杯口均匀涂抹一层密封胶，将平衡好的试样平整地覆盖在杯口上，确保试样与杯口紧密贴合，无气泡、褶皱，再盖上密封盖，轻轻按压，使密封胶充分填充缝隙，保证密封效果。

3.将组装好的透湿杯放入已调节至规定温度和相对湿度的恒温恒湿箱内，将透湿杯放置在支架上，使其处于悬空状态，杯与杯之间保持一定距离，避免相互干扰。放置好后，立即关闭恒温恒湿箱门，开始计时。

4.在放置 24h 后，迅速从恒温恒湿箱中取出透湿杯，放入干燥器内平衡 30min，然后在电子天平上准确称量透湿杯质量

精确至 0.1mg。

5.将透湿杯重新放回恒温恒湿箱内继续放置，以后每隔 24h 重复上述测量步骤，直至连续两次测量的质量增量差值不超过 0.05mg，记录最后一次测量的质量
